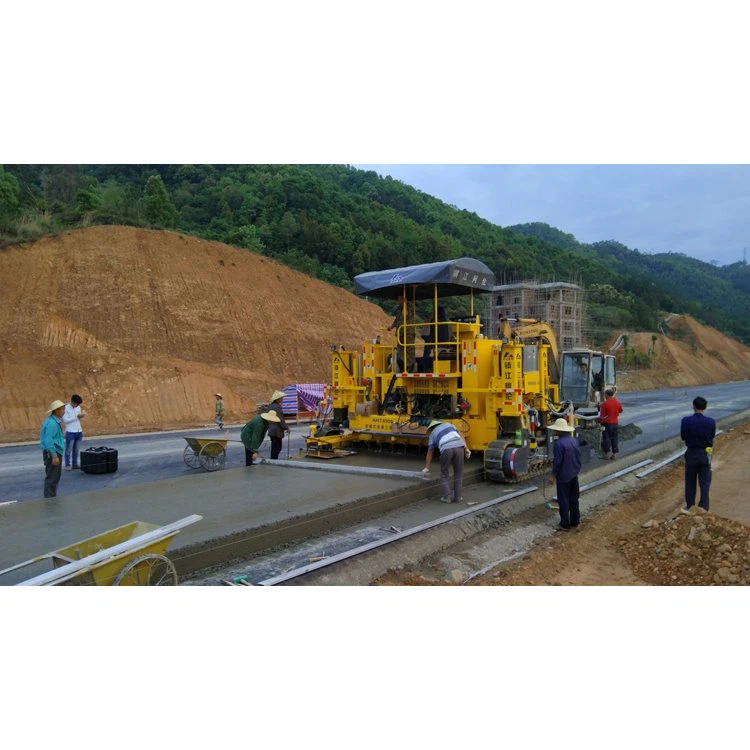

عامل تشطيب رصف الخرسانة

(في جنوب شرق آسيا)

تحديد:

أتش تي4000/ساعة6000٪2fAHT8000٪2fAHT7500S

* :اختياريًا، يكون عرض الرصف الأساسي 2500 مم أو 3500 مم، ويتم توسيع عرض الرصف بفاصل 250 مم أو 300 مم.

يتم تخصيصه من قبل العميل وفقًا لمتطلبات البناء الفعلية.

**:الخيار 1 -- QSB6.7-C220-30، Cummins، 163 كيلو واط/2200 دورة في الدقيقة؛

خيار2--TAD850VE، فولفو 160 كيلو واط/2200 دورة في الدقيقة.

***:الخيار -QSB6.7-C260-30، Cummins، 194 كيلو وات/2200 دورة في الدقيقة

جميع المعلومات والمواصفات صحيحة في وقت الطباعة، وهي عرضة للتغيير دون إشعار مسبق.

سمات

一,خصائص الأداء:

أتش تي4000/6000تم تصميم آلات رصف الخرسانة /8500/7500S بمحرك هيدروليكي كامل وتحكم مركزي بالكمبيوتر مع مراقبة في الوقت الفعلي وقدرات التشخيص الذاتي وأنظمة التسوية والتتبع التلقائية.

● نظرة عامة

هذه الآلة المبتكرة والمتقدمة والعملية ذات المستوى العالي هي معدات متخصصة رئيسية لبناء الطرق الخرسانية والأرصفة الميدانية والمطارات.

● رصف الخرسانة المرنة للغاية

يمكن لآلة رصف الخرسانة أن تقوم برصف أرصفة الطرق الخرسانية القياسية بدقة بعرض يتراوح من 3.0 متر إلى 8.5 متر وسمك يصل إلى 450 ملم.

●آلية ضغط الخرسانة

تم تجهيز آلة الرصف بمحرك اهتزازي هيدروليكي. تأتي آلة الرصف قياسيًا مع 14 وصلة هيدروليكية (اختياري: 9 أو 18). عمليات متزامنة للنشر والكشط والاهتزاز والدك والضغط في نفس الوقت عند رصف طبقة الدعم والطريق الخرساني.

●نظام إدارة المحرك الفعال

يضبط وضع ECO قوة المحرك تلقائيًا وفقًا لمتطلبات الأداء الحالية لضمان استهلاك وقود الديزل بكفاءة وانبعاثات ضوضاء منخفضة. تم تجهيز AHT6000/8500/7500S بمحركات VOLVO TAD552VE/TAD851VE/TAD852VE، التي تتميز بتكنولوجيا محرك متطورة وعالية الأداء (تصل إلى 210 كيلو وات/ 290 حصانًا) تلبي معايير الانبعاثات EC Stage IIIA.

●تصميم الآلة القويةaاختصار الثانيمتينقالب الرصف

يضمن التصميم القوي للماكينة رصفًا خرسانيًا ثابتًا عالي الإنتاجية ونتائج رصف دقيقة حتى في ظل ظروف الموقع الصعبة. يمكن أن تكون الآلة متوافقة مع سلسلة قوالب الرصف المترية مقاس 8.5 م (أو 9 م). تأتي السلسلة مقاس 3.0 م إلى 8.5 م قياسية بنعل تآكل ويمكن تجهيزها بملف تاج اختياري.

●نظام التوجيه والقيادة عالي الدقة

أنظمة التسوية والتتبع التلقائية لضمان استقامة الرصف واستقامته ونعومته عند منحنيات الطريق. يضمن نظام التحكم الذكي ونظام التوجيه المضاد للانزلاق التشغيل السلس للغاية استقامة الرصف الخرساني الدقيق.

●بيئة عمل وتعامل مثاليين

تتميز منصة المشغل المصممة هندسيًا بمفهوم تشغيل سهل الاستخدام ورؤية استثنائية، مما يجعل العمل أسهل للمشغل. محرك هيدروليكي مستقل بالكامل، وجهاز كمبيوتر صغير مزود بشاشة وقدرة على التشخيص الذاتي. مصمم هندسيًا مع عناصر تحكم ذكية لراحة وسهولة التشغيل.

●تصميم الآلة المعياري بالكامل

يتيح التصميم المعياري الكامل للآلة إمكانية التعديل والترقية بمرونة باستخدام خيارات جديدة وفقًا لمتطلبات المستخدم. تضمن الأبعاد المدمجة ومتطلبات التحديث البسيطة إمكانية تحميل الرصيف بسهولة ونقله اقتصاديًا. اعتمادًا على التكوين، يمكن أن يظل قضيب التثبيت أو الشعاع المتذبذب والأداة الأكثر سلاسة مثبتين على الآلة أثناء النقل.

ايه اتش تي 4000/6000/8000/7500Sتم تصميم بلاطات Slipform مع محرك هيدروليكي كامل,التحكم المركزي بالكمبيوتر مع مراقبة في الوقت الحقيقي وقدرات التشخيص الذاتي، وأنظمة التسوية والتتبع التلقائية.

تعد هذه الآلة المبتكرة والمتقدمة والعملية ذات المستوى العالي من المعدات التخصصية الرئيسية لبناء السكك الحديدية عالية السرعة والطرق الخرسانية.

● آلات رصف الخرسانة AHT4150 /6000/8000/7500S مناسبة لبناء طبقة دعم السكك الحديدية عالية السرعة والطرق الخرسانية.

● عمليات متزامنة من النشر والكشط والاهتزاز والدك والضغط في نفس الوقت عند رصف طبقة الدعم والطريق الخرساني.

● محرك هيدروليكي مستقل بالكامل، وجهاز كمبيوتر صغير مزود بشاشة وقدرة على التشخيص الذاتي.

● مصمم هندسيًا مع عناصر تحكم ذكية لتوفير الراحة والسهولة في التشغيل.

● مكونات رئيسية مستوردة لضمان موثوقية الماكينة وإطالة عمر خدمة الرصيف.

المميزات (9)

محرك

محرك فولفو / كومينز مبرد بالماء، قوي، عزم دوران عالي،

انخفاض استهلاك الوقود والانبعاثات بما يتوافق مع البيئة الأوروبية.

جهاز الاهتزاز

تردد فائق الارتفاع، اهتزاز قوي، كثافة عالية للرصف العلوي

نظام التسوية التلقائي

تضمن أنظمة التسوية والتتبع التلقائية استواء سطح الرصف واستقامة الطريق.

لوحة الكشط

يتم التحكم بها من خلال أسطوانتين هيدروليكيتين للتحكم في كمية الخرسانة الواردة إلى قالب التشكيل، والتي يمكن أن ترتفع وتنخفض كليًا أو ترتفع وتنخفض بشكل مستقل إما في الجانب الأيسر أو الأيمن.

نظام السفر

يضمن الزاحفان اللذان يعملان بالدفع الهيدروليكي والتحكم بواسطة الكمبيوتر الصغير سرعة ثابتة محددة مسبقًا، وتشغيلًا مستقيمًا صحيحًا وتوجيهًا سلسًا حول المنحنيات

تصميم مريح ومفهوم تشغيل مثالي

تم تصميم منصة المشغل هندسيًا وتتميز بمفهوم تشغيل سهل الاستخدام ورؤية استثنائية، مما يجعل العمل أسهل بالنسبة للمشغل.

التشحيم المركزي

يمكن للتشحيم المركزي أن يقوم تلقائيًا بشحن شحم التشحيم إلى المكونات عالية الحرارة والمحرك، مما يؤدي إلى إطالة فترة التآكل بشكل فعال، وتحسين موثوقية العبث والتغذية بشكل كبير.

المعدات القياسية أو الاختيارية

1. اهتزازات هيدروليكية

يأتي الرصيف قياسيًا مع 14 اتصالًا هيدروليكيًا لتشغيل أجهزة الاهتزاز الهيدروليكية (9 أو 24 اختياريًا)

2. إدراجات شريط جانبي منفصلة

يتم إدخال قضبان الربط الجانبية المجهزة على كلا الجانبين تلقائيًا لرصف أرصفة الطرق المجاورة

3، أداة إدخال قضيب الربط الطولي (فقط لـ AHT8500/ SF7500S)

يتم إدخال قضبان الربط الطولية تلقائيًا لمنع الألواح من الانجراف بعيدًا عن المفاصل الطولية.

4، اختياري سوبر أكثر سلاسة

يضمن السطح الأملس للغاية المصنوع من مادة عالية الجودة جودة سطح مثالية

5، إدراج شعاع متذبذب اختياري (فقط لـ AHT7500S)

يمكن لشعاع التذبذب القوي ذو القوة اللامركزية مع وظيفة الرفع التلقائي عند توقف الماكينة إزالة أي مخالفات في سطح الرصيف الخرساني.

6، مدخل DBI اختياري (لـ AHT7500S فقط)

يحتوي جهاز إدخال قضيب التثبيت (DBI) الواسع المثبت على إطار الماكينة (لطراز AHT7500S فقط) على وظيفة إدخال تلقائية اختيارية يمكنها إدخال قضيب التثبيت في الموضع الدقيق.

مزايا بلاطات الرصف من سلسلة AHT4000/6000/8500/7500S

1 . قويمحرك

يضمن المحرك القوي رصفًا فعالًا للخرسانة في نطاق القوة وعزم الدوران الأمثل في جميع الأوقات.

2. إدارة المحرك في وضع Eco المحسن للأداء

يمكن لوضع ECO التكيف تلقائيًا مع خرج المحرك وفقًا لمتطلبات الأداء لضمان كفاءة المحرك المثلى واستهلاك الديزل الاقتصادي وانبعاث الضوضاء المنخفضة.

3. مفهوم تشغيل موحد، ولوحة تحكم مُحسَّنة هندسيًا ومنظمة بوضوح

بفضل شاشتها الحديثة ورموزها الواضحة المحايدة، تعمل لوحة التحكم على تعزيز العمليات الإنتاجية في الموقع. كما يوفر مفهوم التشغيل الموحد والواضح المستخدم في العديد من الطرز تأثيرات تآزرية أفضل.

4. سهولة الوصول إلى نقاط الصيانة والفحص مما يقلل من متطلبات الصيانة.

5. يعمل نظام التحكم في الماكينة عالي الجودة باستخدام برنامج ZJAR PAVING الخاص على زيادة سلامة التشغيل ونطاق تطبيقات آلة رصف القالب الانزلاقي.

6. نظام تشخيص الخدمة WIDIAG

يتيح ZJAR PAVER، نظام تشخيص الخدمة ذو الواجهة القياسية، للفنيين استكشاف الأخطاء وإصلاحها بسرعة مباشرة في الموقع.

7. نظام التحكم في المنحدر العرضي

تعمل تقنية التحكم في المنحدر العرضي الإلكتروني المبتكرة التي طورتها شركة ARAN على تقليل وقت استجابة الماكينة بشكل كبير، مما يؤدي إلى تحقيق تأثير الرصف المطلوب.

8. ضبط السرعة (المشي الآلي وتنظيم السرعة)

يتيح ضبط السرعة بمساعدة الكمبيوتر لكل وحدة مسار فردية الالتزام بالمواصفات بدقة متناهية، حتى عند الرصف حول المنحنيات.

9. التحويل السريع أثناء النقل وسهولة النقل

إن الجهد البسيط المطلوب لتحويل الرصيف أثناء النقل يقلل من تكلفة التشغيل. كما أن القدرة على المناورة وأبعاد الآلة المدمجة تجعل النقل سهلاً.

إرشادات العمل:

الحفاظ على تماسك الفريق بشكل كبير، وإعطاء اللعب الكامل لروح الفريق، واتخاذ الابتكار العلمي والتكنولوجي كقوة دافعة قوية، وإعطاء اللعب الكامل للمزايا التقنية، وابتكار أساليب التسويق، وجعل ميزات خاصة ورائعة، وجعل مستوى Zhenjiang Aran Machinery إلى مستوى أعلى.

مشاهد التطبيق:

مشاهد من بناء الميدان والمطار

مشاهد من بناء الطرق والأنفاق

رصف مصبوب بسطح مستوٍ وتماسك جيد

تشكيل AHT8500 بخطوة واحدة مع زوايا وحواف جيدة وأنيقة

يؤدي التشغيل الدقيق بنظام التسوية التلقائي إلى تحقيق توازن كبير في سطح الرصيف.

في العديد من مناطق جنوب شرق آسيا، من الضروري وضع شبكات فولاذية داخل الرصف الخرساني.

وتتطلب بعض المشاريع وضع قضبان ربط طولية في قوالب خرسانية، ويمكن أيضًا وضعها مسبقًا يدويًا.

تطبيق آلية إدخال قضبان السحب تلقائيًا

WأوركينجPمبدأ:

تصب شاحنة الخرسانة خليط الخرسانة أمام الموزع؛ وتتحرك آلة الرصف للأمام بسرعة معينة؛ وتبدأ آلية العمل في العمل. يفصل الموزع اللولبي الخرسانة المكدسة على طول الاتجاهين الأيسر والأيمن ويوزعها بالتساوي أمام لوحة الكشط. تقوم لوحة الكشط المؤقتة، ذات الارتفاع القابل للتعديل هيدروليكيًا، بكشط الخرسانة الأسمنتية إلى سمك الرصف المسبق المطلوب. يهتز قضيب الاهتزاز المتحول الترددي بتردد معين لطرد الهواء الذي يمتزج بالخرسانة أثناء الخلط ثم للقضاء على المسام.

بداية العمل

بناء مربع

.

مشهد لبناء طريق حضري في جنوب شرق آسيا، حيث تم رصف نصفي رصف الطريق على التوالي

في فترة زمنية قصيرة جدًا، تم الانتهاء من أعمال رصف الطرق الخرسانية بسرعة من خلال أعمال البناء عالية الكثافة. في كمبوديا

لقد حظيت جودة البناء المحسنة بشكل كبير وكفاءة العمل بإشادة كبيرة من المالكين المحليين

مشاهد البناء في أفريقيا في نيجيريا ومدغشقر والسنغال وموريشيوس

عملية رصف منسقة، تحقق كفاءة عمل عالية

عند بناء الرصف، إذا كنت بحاجة إلى تجنب العوائق، فستكون هناك حاجة إلى عدة قوالب خرسانية بسيطة لإكمال إعادة الرصف.

الطريق السريع من الدرجة الأولى في بويرتو برينسيس، الفلبين

خياران للتحميل للنقل البحري:

لا حاجة لإزالة الأجزاء كبيرة الحجم مثل مسار الزاحف؛ يتم شحن الجهاز بالكامل في حاوية الرف المسطح؛ عند نقله إلى موقع البناء، يمكنه العمل بعد تركيب عدد صغير من الملحقات، كما هو موضح في الصورة أعلاه.

يتم تفكيك مسار الزاحف لمعدات الماكينة بالكامل إلى أجزاء صغيرة مستقلة ووضعها في الحاوية على التوالي. عند تسليمها إلى موقع العمل، يكون هناك الكثير من أعمال التجميع قبل وضعها في البناء.

التحميل للنقل البري:

تحميل البضائع للنقل البري: ارفع الرصيف على مقطورة المنصة

قم بقيادة الرصيف على مقطورة المنصة من إطار دعم المشي المخصص المثبت على الجانب.

النقل البري لمسافات طويلة بواسطة مقطورة مسطحة

شهادة ISO شهادة CE

خدمة ما بعد البيع:

من خلال التعاون المشترك والتكامل وإعادة التنظيم، تعمل شركة ARAN على تعزيز قدرتها على البقاء، وتحسين قوتها الشاملة بشكل شامل، وتشكيل آلية تطوير جديدة للأمام.

ستتوافق شركة ARAN مع مفهوم المؤسسة المتمثل في "خلق القيمة للمستخدمين" وتعزيز القدرة التنافسية الأساسية للمؤسسة، من أجل تحقيق القفزة الجديدة لشركة Zhenjiang Aran Machinery Co.، LTD.

التزامنا بخدمة ما بعد البيع للمنتج

يضمن المصنع جودة المعدات لمدة 12 شهرًا بعد إجراء الدفع (باستثناء الاستهلاك العادي وأجزاء المحرك والمواد الاستهلاكية). خلال فترة الضمان، يضمن البائع تشغيل المعدات بالكامل. خلال فترة الضمان، إذا حدث أي فشل في الجودة أو تلف أثناء تشغيل المعدات، يلتزم البائع بتسليم نفس قطع الغيار للمستخدم عن طريق الجو على نفقة البائع.

بمجرد بيع بلاطة الرصف الخرسانية، سيتم إرسال مهندس خدمة محترف من محطة خدمة متنقلة محلية أو خارجية إلى الموقع مجانًا للتركيب والتشغيل والتدريب الفني لمدة 15 يومًا بناءً على طلب المستخدمين النهائيين. يتحمل المستخدم تذكرة الطيران ذهابًا وإيابًا إلى موقع العمل ونفقات النقل المحلي لموظفي الخدمة المحترفين. علاوة على ذلك، إذا كانت هناك حاجة إلى خدمات فنية إضافية لمشروع المشتري بعد اكتمال التشغيل والتدريب الفني، فسيقوم البائع بترتيب تمديد إقامة مهندس الخدمة الخاص به أو زيارة الموقع.

ستواصل الشركة تحسين المنتجات وتقديم ضمان الخدمة. عند استلام إشعار المشتري بطلب الخدمة، سيتم تقديم رد كتابي في غضون 24 ساعة لطرح طريقة العلاج المناسبة، وسيتم إرسال الأجزاء إلى موقع المستخدم عن طريق الجو أو التسليم السريع في أقصر وقت، حتى يتمكن مستخدمونا في الخارج من الاستمتاع بالخدمات الفنية مدى الحياة وتوريد قطع الغيار.

ضمان الجودة لعملية الإنتاج والتصنيع

تلتزم الشركة بمبدأ "الكل من أجل المستخدم"، وتقدم خدمات تخصيص المعدات وفقًا لاحتياجات المستخدم. استنادًا إلى التكنولوجيا الأجنبية المتقدمة، جنبًا إلى جنب مع الظروف المحلية الفعلية لبناء الطرق، قامت Zhenjiang Aran باستمرار بتحسين وتطوير تصميم منتجاتها، وطورت سلسلة من مجموعات منتجات الرصف ومعدات الخلط. وفي الوقت نفسه، أتقنت الشركة أيضًا المهارات اللازمة لتطوير أنواع جديدة من منتجات بناء الطرق. بفضل التكنولوجيا الرائدة والروح المبتكرة والجودة الموثوقة وضمان الخدمة، تقوم Zhenjiang Aran الآن بتسويق منتجاتها في جميع أنحاء العالم. في الصين وأفريقيا وأوروبا الشرقية والهند وأمريكا اللاتينية والشرق الأوسط وروسيا وجنوب شرق آسيا، تساعد Zhenjiang Aran في بناء مستقبل جميل للعالم.
